演出录音好伴侣，每一位吉他手都需要了解的DI盒

Direct Box是比较直接一点

对大部分的乐手来说，第一次见到DI BOX的经验应该都是在初次登台，而且第一次见到应该也是很错愕的，毕竟平时排练没有它一样也可以完成， 怎么表演时就突然要把乐器接上这个没看过的小盒子?

然而要让演出有一个完整的音场可不只是让乐手各自的音箱能发出声音就好， DI BOX的存在能够解决许多舞台上的声音和功能的问题，事实上在录音时中他在调整音色上也是十分方便的工具。究竟他有哪些功能，又能怎么去运用呢?

什么是DI BOX

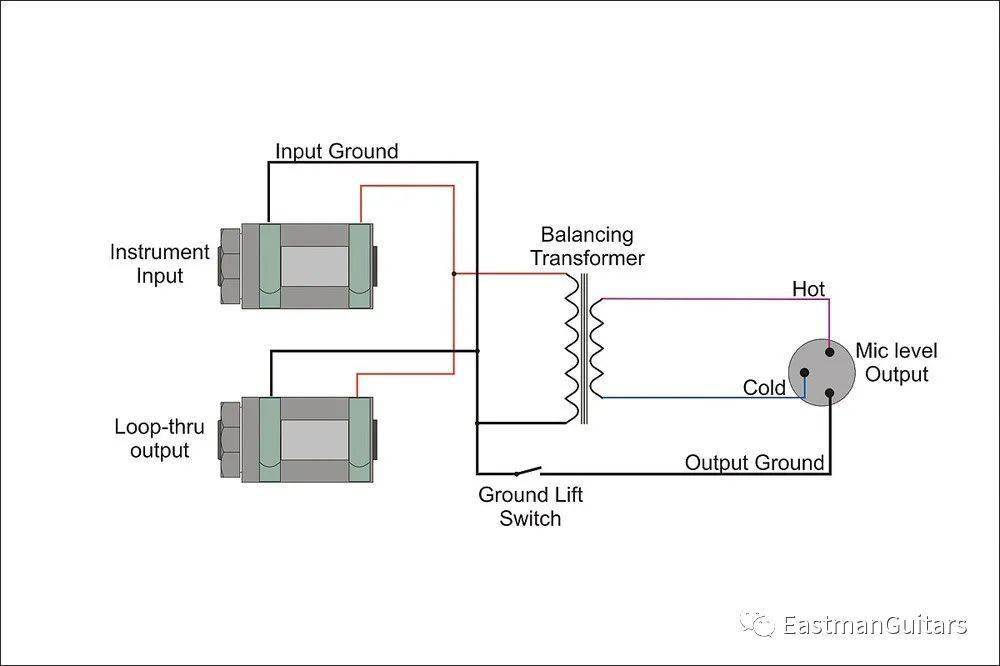

DI Box内部构造示意图

DI是Direct Input的缩写，主要的目的是 透过中间变压器的的线圈转换信号阻抗，将单一信号转为正负极性(Hot、Cold)的平衡信号，将非平衡(Unbalanced)及或高阻抗(High Impedance)的信号转换成平衡式(Balance)且低阻抗(Low Impedance)的信号，所以能让电子乐器都直接进入Input孔输入讯号。

包含阻抗和平衡 信号的转换， DI Box常见的作用有以下四种：

1、将高阻抗的讯号转换成低阻抗的信号

由于PA控台或录音室的设备通常都是阻抗较低的设备，所以电吉他或电贝斯这类高阻抗的乐器如果直接接的话往往会因为阻抗不匹配而严重吃Tone，这时就需要DI Box中的线圈进行转换。

2、将非平衡讯号转换为平衡信号

在舞台到PA控台的距离较远，而非平衡信号 只要超过七米就会有严重的电磁干扰杂讯，DI Box会将原始TS线中的火线变成正负相位的信号，再透过反转消除电磁杂讯，以利于长距离传输。

3、记录乐器的干信号(Dry Signal)

能记录乐器本身未被渲染和放大的干信号，可以先将弹奏的片段录起来，之后再挑选不同的音箱、效果器、麦克风来修改音色。

4、消除噪音(Hum&Buzz)和回授(Feedback)

会透过接地切换和相位转换的方式来解决，会在文章后面做更仔细的介绍。

在舞台上的用途

在舞台上使用DI Box可以说是好处多多，先从场地面的角度来看，如果现场的音箱比较不好，或者更惨连音箱都没有(常见于贝斯或KB手)， DI Box至少能帮你把信号送出给外场喇叭。

收音方面，如果麦克风收乐器音箱的位置和角度不理想，是有可能会让乐器的音色变得一团糟的，而且大多数场地的麦克风都不是设计来收低频的，所以直接Line In反而才能有完整的频率响应(Frequency Response)和避免收音不当造成的回授， 这也是为什么几乎每个贝斯手都会自备一颗DI，有些会使用箱体模拟的吉他手，如果他们的 效果器没有XLR输出的话，就必须得经过DI。

而在演唱会现场时， DI Box记录的干信号也有利于音色的后期制作，发行成DVD时的音色通常会处理的比现场更精细。

在录音室的用途

在录音室录音时，往往需要花许多时间挑选最合适的音色和效果，但乐手毕竟也是人，很难在每一次的弹奏都达到录音的标准，这时只要同时录下乐器最原始的干信号(Dry Signal)，把乐手表现最好的那一次记录下来，事后再慢慢挑选和修正，这样做不仅效果更好，而且还更省时省力。

主动式VS被动式

根据对电力的需求与否， DI Box又可以分为被动式和主动式两种。

被动式(Passive DI)

被动式DI的原理类似于变压器，透过线圈来转换 信号的阻抗，但因为没有供电的关系，所以比较吃原始 信号的强度，如果是Mic Level等较小的讯号有可能会推不动，相对的优点是 不会有主动电路的杂讯干扰， 耐用度高不易故障且价位通常较低， 适合KB或主动式贝斯等大输出的乐器，市面上能见度最高。

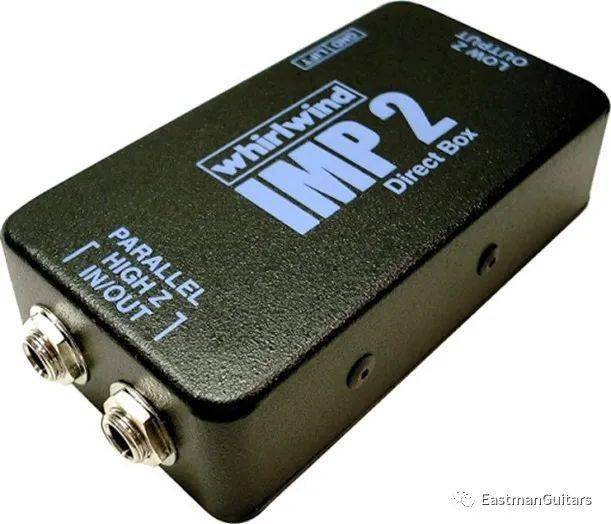

Whirlwind / IMP2是很具代表性的被动式DI

主动式(Active DI)

主动式DI由于会放大 信号， 基本上可以把他当成前级来看，适合阻抗高且讯号强度较弱的乐器如被动式电吉他。主动式 能够进行长距离的传输，而且声音干净清楚，有更大的Headroom。能选择用电池、AC变压器或控台的48V幻象电源(Phantom Power)供电，由于电路设计较为复杂，所以价位通常高于被动式DI。

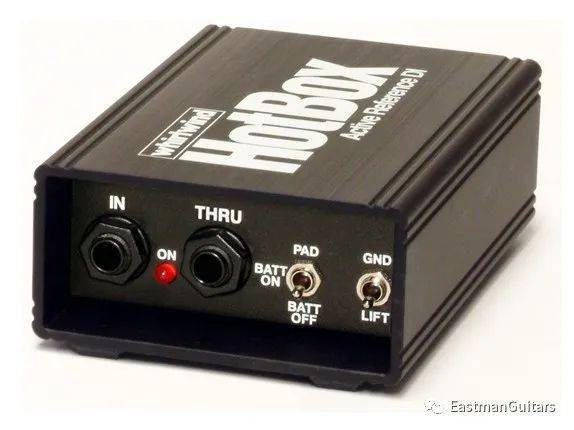

Whirlwind / Hotbox主动式DI受到许多录音工程师和音控师的喜爱

DI BOX常见的使用功能，虽然不同厂牌的DI会有自己的设计，不过功能大抵不会相差太多。

1、接地切换(Ground Lift)

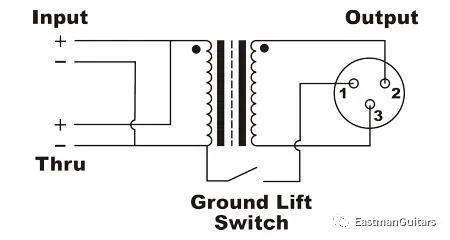

Ground Lift切换能截断接地线的闭锁回路

虽然转换成平衡信号后已经能减少许多电磁杂讯，但依然有可能会因为Ground Loop (安全接地和讯号接地接触时产生有电位差的闭锁回路)，而有在60Hz左右的Hum声，而这时只要将XLR接头的第一脚位中断电流流动，就能解决Ground Loop的Hum声问题。

如果是主动式DI的话通常会将Lift的位置设计在电源供应器上面，避免幻象电源无法透XLR的脚位供电。

2、Thru/Bypass

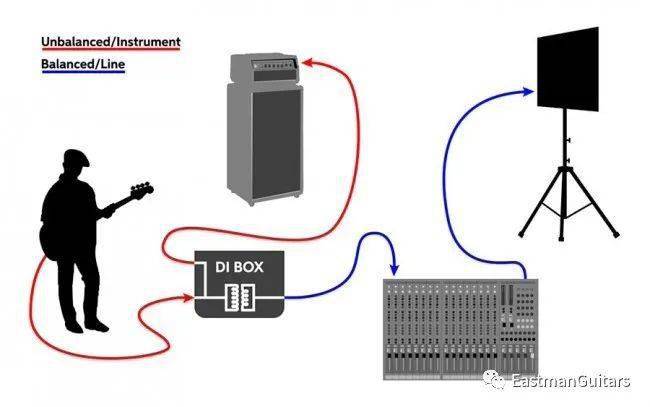

DI Box能同时将 信号输入到音箱(Thru)和PA台(Input)

把导线接入DI Box的Input孔后，可以再从Thru将乐器的原始 信号输入给音箱，就像平常直接接音箱一样，只是多送了一个干 信号到PA控台。可以让乐手多一个监听音色的来源，也比较像熟悉的舞台内场平衡。

3、衰减器(Pad)

有些DI会配置 信号衰减的功能，避免 信号过大的Gain值造成电路过载，例如主动式的拾音器或是键盘等非平衡的Line Level讯号，通常衰减值会是-15d或-20dB。

4、滤波器(Filter)

DI通常会有Filter的功能，来调整 信号在各频率的强度，像Low Cut和High Cut这类的功能。 被动式的DI只能控制频率的衰减；主动式DI因为有前级的功能，所以也能做EQ的增益。

5、相位转换(Polarity Reverse)

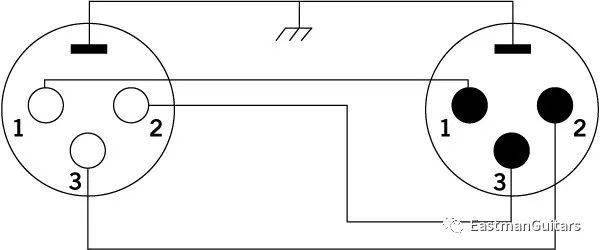

相位转换键会调换XLR上Pin 2跟Pin3 的脚位

调换XLR线第二和第三脚位的极性后，能透过相位来产生相反的 信号，来抵销麦克风和电木吉他在舞台上产生的Feedback 信号。

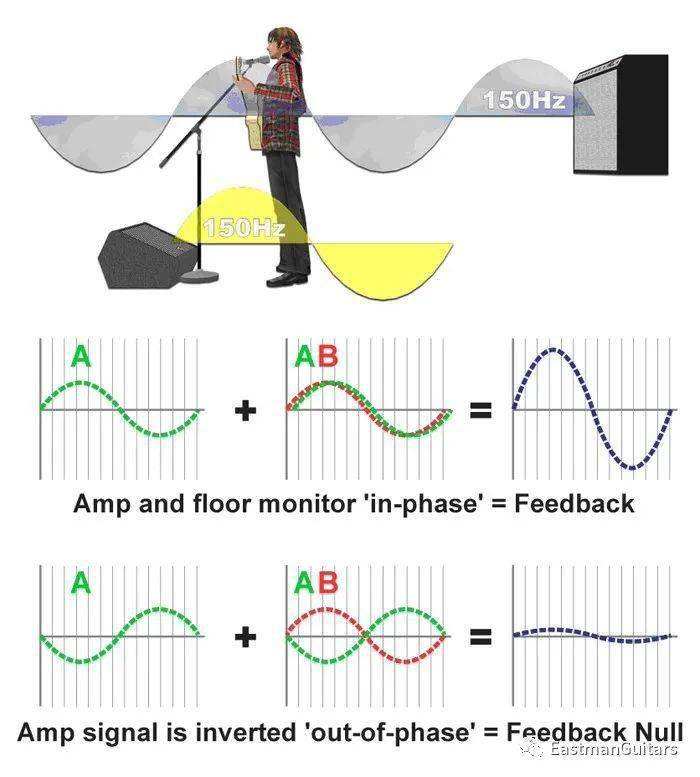

回授讯号(A)和他的相位讯号(B)相加后能够互相抵销

DI Box看似不起眼，但不论是在 录音或现场演出时都是非常实用的好帮手。录音时能透过录制干 信号修正音色；现场演出也能帮助乐器 信号完整的传递，精简化舞台设备的需求，排除许多繁琐且容易出错的收音问题，更能解决许多接地的杂音和回授的干扰。 对于有录音和现场演出需求的乐手来说，绝对是最实用的必需品。
