经典传奇拾音器：PAF拾音器与P90拾音器

PAF拾音器

上世纪 50 年代中期，Gibson 的领先地位正在经受市场上其他公司最新推出的众多吉他的空前挑战，尤其是 Fender，他的创始者 Leo Fender 虽然只是在 40 年代中期才白手起家，但是已经在实心电吉他市场上成为了中坚力量之一。

Gibson 认为，通过开发一款低噪音拾音器，他们有可能击败 Fender 及其它对手，重新夺回市场领先地位。乐手们很喜欢 Gibson P90 和 Fender 单线圈拾音器的音色，但是它们也分别也都有着底噪的困扰。

Ray Butts 于1954年设计出名为 Gretsch Filter’Tron 拾音器，并在 1957 开始为其年申请专利，是世界上第一个申请专利的 humbucker。

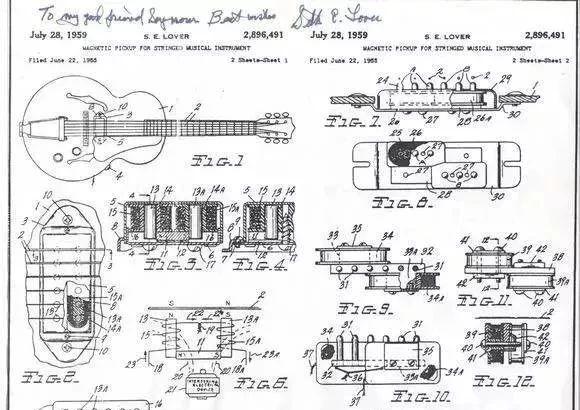

Gibson 公司的工程师 Seth Lover 在 1955 年也为他所设计的双线圈拾音器申请了专利，但直到 1959 年 7 月才成功获得专利号，只比 Ray Butts 的晚一个月。

Seth 的拾音器专利申请于 1955 年 6 月 22 日提交。1956 年，Gibson 将这种新型拾音器安装到了声学吉他上，进而于 1957 年给实心电吉他和曲面吉他也装上了这种拾音器，包括十分流行的 Les Paul 型号。

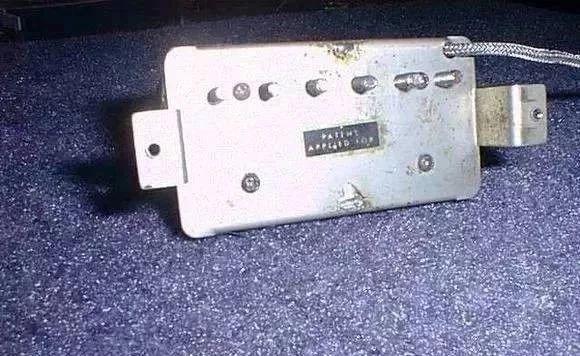

在申请专利的这四年里，Gibson 公司在他们的 humbucker 后面都贴上“patent applied for”标签，也就是著名的 PAF 拾音器的得名。多年之后，当古董吉他市场从少数录音乐手扩展到普通乐手之间时，这些拾音器开始以“PAF”的缩写闻名。

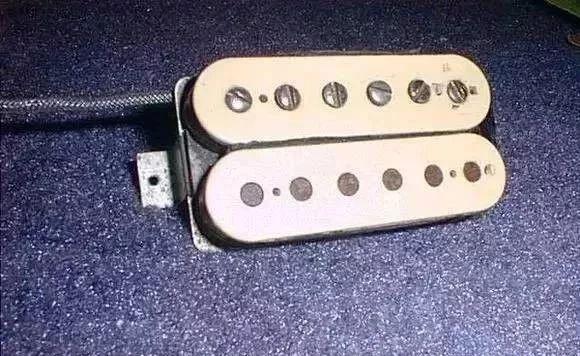

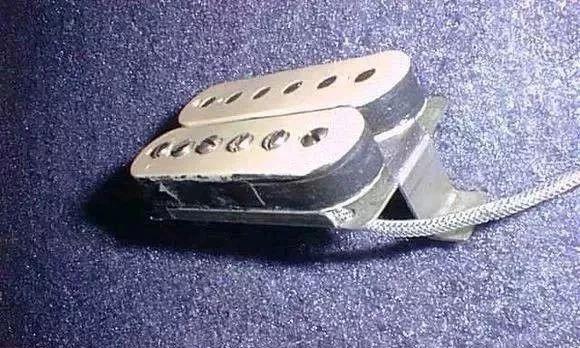

1959 到 1960 年之间，Gibson 开始用白色和黑色的塑料线轴制作 PAF 拾音器，而在此之前，所有线轴都是黑色的。这些长椭圆形线轴在拆掉金属外壳后可以看到。

由此，PAF 就有了双黑、黑白和双白三种线轴颜色的搭配。由于收藏者都想得到尽可能稀少的乐器、音箱和配件等，双白色和黑白色线轴的 PAF 在收藏市场上也就相对双黑色线轴的要昂贵一些。此类带有白色线轴的变种PAF在其面世初期的 1956 到 1960 年间也有出现。实际上线轴的颜色对音色完全没有任何影响，只是外观不同而已。

从 1956 年开始，直到 1961 年，Gibson 在 PAF 上一直使用着多种磁钢磁芯。磁钢（铝镍钴合金）随磁力强度不同被分为多种等级。Gibson 为 PAF 安装的磁钢磁芯与 P90 上使用的相同，并且似乎直到 1961 年之前都是随机从 2、3、4、5 号磁钢中选择的。磁钢等级越高，磁力越强。1961 年开始，Gibson 才开始持续使用一种较小的 5 号磁钢磁芯。总体而言，减小了磁芯顶面的面积，也随之削弱了拾音器的输出功率。

输出线方面，Gibson 使用了带有编织屏蔽层的电线。用来缠绕线圈的漆包线则是 42 号线。后期的漆包线偏向红色，而早期的则相对偏紫。1963 年开始，Gibson 最终转向了使用聚亚胺酯镀层漆包线。镀层的厚度与材料不同，则电容也不同，进而对音色会产生影响。

每个线轴上缠绕的漆包线的多寡决定了线圈的支流电阻及其他特性，从而可以影响音色。当线轴上缠绕了相对普通水平更多的漆包线时，拾音器的输出功率增大，同时中频更肥厚，高频相应减弱。

拾音器的共鸣波峰会随着漆包线的多寡而变化。在人为因素、绕线机较大的误差与检测设备的共同影响下，1956 到 1961 年之间 Gibson 所生产的 PAF 拾音器的电阻介于 7.5 到 9 千欧之间。

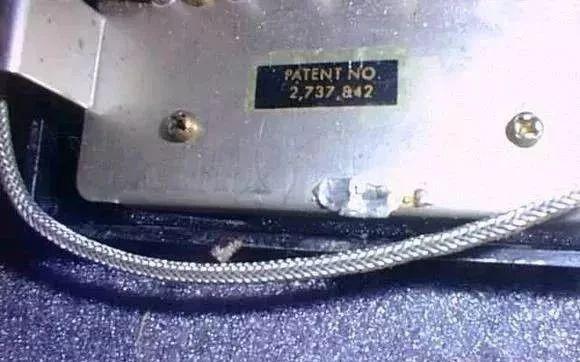

1961 年以后，几乎所有 PAF 和其他粘贴专利号贴纸的拾音器的电阻都稳定在了 7.5 千欧左右，误差在 0.25 千欧之内。

P90拾音器

一开始我还以为 P90 是双线圈，后来才明白它其实只是一个长得像双线圈的单线圈而已。

但它也并不是一个单纯的单线圈，它的音色更像是介于双线圈与单线圈之间的一个产物，就像是一个加强版的单线圈。它的输出功率会稍微大一些，但又保留了单线圈的特色。

这个拾音器最终成形就是把一个可调节磁点的单线圈单元斜置于一个长方形框架中，且在 1940-1945 年间仍然在 ES-300 上使用，它就是 P90的前身。而真正的 P90 由 Fuller 在1946年创造而出。

Gibson 公司与吉他演奏家兼发明家 Les Paul 先生正式官方达成合作关系是在 50 年代初期，合作之后共同推出的第一个产品就是在 1952 年春季发售的配备了 P90 拾音器的 Les Paul Gold Top。

P90 是 Gibson 公司第一个也可以说是唯一款成功的单线圈拾音器。它兼具了很好的输出和高质的音频，传统的 P90 拾音器设计由一个沙铸棒型磁铁单线圈、单导体、编织屏蔽导线构成。

起初 P90 是由机器缠绕 42 轨瓷线并使用了 3M 公司的 4 号平背绝缘胶带。P90 最初使用了两块磁铁让它们相对放置，南极都对向拾音器磁点，平均约为 8.5K Ohms，短而平的线轴意味着宽广而中频厚实的声音。
